Produktdetails:
Zahlung und Versand AGB:
|
| Anwendung: | Netz FTTH FTTB FTTX | Rückflussdämpfung: | Inspektion >60dB MM>30dB |
|---|---|---|---|
| Kabellänge: | 1m oder besonders angefertigt | Einfügungsdämpfung: | ≤0.7dB |

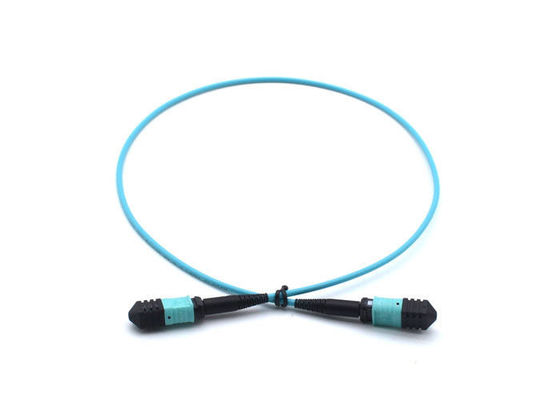

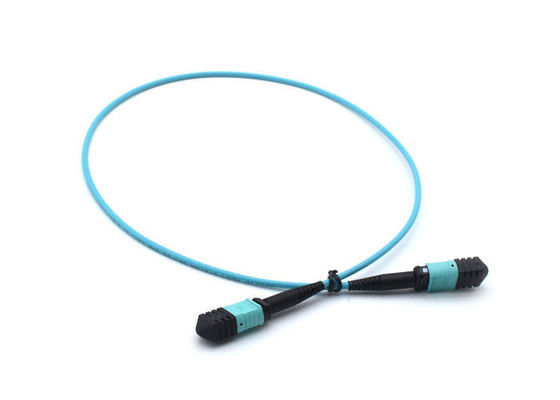

| Name: | Faser Optik-MPO patchcord | Betriebstemperatur: | -40~75 ℃ |
| Hervorheben: | Verbindungskabel MPO MTP,Duplexfaser-Optikverbindungskabel |
||
1. Eigenschaften:
IEC61754-7 u. GR-1435-CORE konform.
Die Modularbauweise, die Struktur Stecker-zuschließend, die für Test einfach ist, installieren, entfernen und justieren.
Normalerweise, kann einzelnes MTP/MPO-Verbindungsstücke 12 oder mehr Faser gewöhnlich unterbringen,
Verdrahtungsraum der Höhe 1U kann bis 96 LC die optische Schnittstelle, Abschnitt unterbringen.
Einsparungskabinett- und -gestellraum, einfaches Kabelmanagement
Arten der Faser, verkabeln verfügbar, um unterschiedlichen Kunden zu treffen braucht.
Kann die Wahl des Mannes, weiblich. Erzielen Sie die genaue Positionierung mit dem Adapter, der über angeschlossen wird
Pin-Stiftpositioniervorgang, hohe Stabilität.
Mehradrige Zwingen-, kleine, Hochgeschwindigkeits- und hohekapazität, den Bedarf von optischem zu erfüllen
FaserKommunikationssysteme und Verbindungsverdrahtung der Hochleistungsfähigkeit mit hoher Dichte.
Für zukünftige Netzwerk-Infrastruktur, in hohem Grade ersteigbares, Unterstützungenethernet und Faser-Kanal
Anforderungen 10/100-1Gbps.
2. MPO-/MTPart:
| Mann (mit Pin), Frau (ohne Pin) | |
| Zwingenart | Standard-Inspektion, dämpfungsärme Inspektion; Standard-Millimeter, dämpfungsärmer Millimeter |
| Faserkern | 4core, 8core, 12core, 24core |
| Wohnungsfarbe | Grün (Inspektion), Beige (Millimeter), Gelb (Inspektion dämpfungsarm), Blau (OM3 50/125) |
| Polierweise | PC, APC |
| Kabelart | Flachkabel, Bandfaser, 3.0mm Minikabel (250um12F, 24F), 0.9mm Kabel |
3. MPO-/MTPtestanträge
a. Endface-Antrag:
| 400 X | Defektbeschreibung | Gewähren Sie Quantität | |
| Faser (9um, 50um, 62.5um) | Weißkratzer | ≤3um | Nicht begrenzt |
| Stelle | ≤2um | 5 PCS | |
| Defekt | / | Kein gewährt | |
| Umhüllung (62.5-125um) |
Weißkratzer | ≤3um | Nicht begrenzt |
| ≤5um | 1 PCS | ||
| Schwarzkratzer | ≤3um | 2 PCS | |
| Schwarzer Fleck | ≤2um | Nicht begrenzt | |
| ≤5um | 3 PCS | ||
| Defekt | ≤2um | Um nicht begrenztes | |
| ≤15um | Gesamtlänge ist kleiner als die Seitenlänge 1/4 | ||
| Plastikring | / | Nicht begrenzt | |
b. Leistung:
| MPO/MTP | Inspektions-Standardzwinge | Dämpfungsärme Zwinge Inspektion | Millimeter-Standardzwinge | Dämpfungsärme Zwinge Millimeters | |
| IL-Verlust | Typisch | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
| Maximal | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
| RL | APC≥50dB | ≥ 25dB | ≥ 35dB | ||
| PC ≥ 40dB | |||||
| Wiederholbarkeit | ≤0.30dB (verstopfen Sie mehr als 500mal) | 0.30dB (verstopfen Sie mehr als 1000mal) | |||
| Austauschbarkeit | ≤0.30dB (mit irgendeinem ein zusammenpassendes Verbindungsstück) | ||||
| Dehnfestigkeit | ≤0.30dB (maximale Spannung 66N) | ||||
| Schock | ≤0.30dB (10~55Hz) | ||||
| Temperaturspanne | -40°C | +75°C | ||||
c. Störungsindikatoren:
| MPO-/MTPverbindungsstück | Test des Maß-3D |
| Radius Biegung | X ≥2000mm, Y ≥50mm |
| Faser-Höhe | 1000~4000 Nanometer |
| Endface-Winkel | X ±0.3°, Y ±0.3° |
| Kern-Bad | ±300nm |
d. Längen-Toleranz:
| Länge (M) | Toleranz |
| ≤10 | + 10CM |
| 10 |
+ 15CM |
| >30 | + 10% |
4. Anwendung:
Telekommunikation
Computernetzwerke
CATV-Netze
Aktive Gerätbeendigung
